Электродвигатели подъёма КГЕ

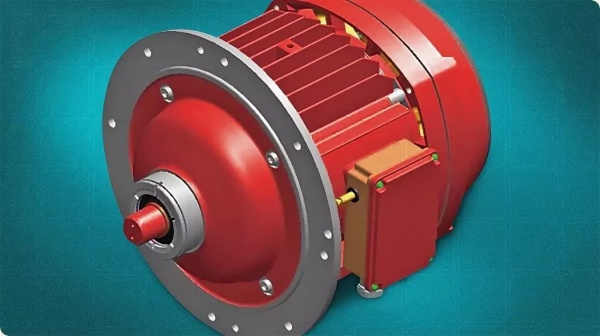

Электродвигатели КГЕ
Электродвигатели КГЕ предназначены для подъемных механизмов канатных и цепных электрических тельферов, рассчитанных на эксплуатацию в районах с умеренным климатом по 3-ей и 2-ой категории размещения. Электродвигатели КГЕ подключаются к электрической сети напряжением 380В, частотой 50Гц. Класс нагревостойкости электродвигателей КГЕ – «F» (155°С), по желанию заказчика электродвигатель может быть изготовлен классом изоляции «H» (180°С). Имеется возможность установки тепловой защиты. Степень защиты электродвигателя – IP54, степень защиты тормоза – IP22.
При необходимости использования механизмов, требующих ступенчатого регулирования частоты вращения, применяются электродвигатели с двумя парами обмоток на одном роторе, что позволяет получить две пары полюсов и две скорости вращения. Габаритные, установочные и присоединительные размеры двухскоростных электродвигателей КГЕ соответствуют размерам односкоростных электродвигателей.
Технические характеристики электродвигателей КГЕ
Тип электродвигателя |
Мощность, кВт |
Частота вращения вала, об/мин |
Ток, А |
Пусковой момент, Nm |
Тормозной момент, Nm |
Масса, кг |
КГЕ 1605-6 |
0,75 |
910 |
3,3 |
16,4 |
10,8 |
35 |
КГЕ 1608-6 |
1,5 |
910 |
5,8 |
25 |
23,5 |
40 |
КГЕ 2008-6 |
3 |
920 |
11 |
60,5 |
49 |
65 |
КГЕ 2011-6 |
4,5 |
920 |
12,3 |
78 |
78 |
70 |
КГЕ 2412-6 |
8 |
920 |
24,5 |
132 |
105 |
100 |
КГЕ 2714-6 |
12,5 |
920 |
36 |
200 |
165 |
155 |
КГЕ 3518Р6 |
25 |
950 |
47,5 |
550 |
450 |
220 |
КГЕ 1605-4 |
1,1 |
1360 |
3,6 |
15 |
18 |
35 |
КГЕ 1608-4 |
2,3 |
1300 |
6 |
26 |
28 |
40 |
КГЕ 2008-4 |
4,5 |
1400 |
12 |
60 |
78 |
65 |
КГЕ 2012-4 |
7,5 |
1380 |
17 |
105 |
100 |
75 |
КГЕ 2714-4 |
12 |
1430 |
28 |
180 |
130 |
140 |
КГЕ 3517-4 |
15,5 |
1430 |
29,5 |
240 |
150 |
215 |
КГЕ 3517Р4 |
22 |
1410 |
49 |
510 |
275 |
215 |
КГЕ 2009-30/6 |
0,15/0,75 |
165/930 |
4,0/4,0 |
14/15 |
12 |
48 |
КГЕ 2110-30/6 |
0,30/1,5 |
165/930 |
5,5/5,1 |
30/23 |
24 |
57 |
КГЕ 2612-30/6 |
0,5/3,0 |
165/930 |
10,0/8,5 |
52 |
48 |
101 |
КГЕ 2714-30/6 |
0,8/4,8 |
170/930 |
15,0/12,0 |
90 |
75 |
130 |
КГЕ 3317-30/6 |
1,5/8,0 |
170/140 |
30,0/19,0 |
140 |
125 |
195 |
КГЕ 2009-30/4 |
0,15/1,1 |
165/1400 |
4,0/4,0 |
14/16 |
15 |
48 |
КГЕ 2110-30/4 |
0,30/2,2 |
165/1400 |
5,5/7,0 |
30 |
30 |
57 |
КГЕ 2612-30/4 |
0,5/4,5 |
165/1400 |
10,0/11,0 |
52 |
55 |
101 |
КГЕ 2714-30/4 |
0,8/7,5 |
170/1400 |
15,0/15,0 |
90 |
90 |
130 |
КГЕ 3317-30/4 |
1,5/12,5 |
170/1430 |
30,0/28,0 |
140/180 |
135 |
195 |
КГЕ 2009-24/6 |
0,16/0,75 |
200/930 |
3,0/3,4 |
18 |
12 |
48 |
КГЕ 2110-24/6 |
0,33/1,5 |
200/930 |
3,7/5,0 |
29 |
24 |
57 |
КГЕ 2612-24/6 |
0,7/3,0 |
210/930 |
6,0/7,5 |
52 |
48 |
101 |
КГЕ 2714-24/6 |
1,0/4,8 |
200/940 |
11,0/12,0 |
100 |
75 |
130 |
КГЕ 3317-24/6 |
1,7/8,0 |
200/920 |
15,0/18,0 |
140 |
125 |
195 |
КГЕ 3517-24/6 |
3,0/13,0 |
220/960 |
40,0/30,0 |
215 |
180 |
215 |
КГЕ 3518-24/6 |
4,0/16,0 |
210/950 |
70,0/36,0 |
360/300 |
290 |
220 |
КГЕ 2009-24/4 |
0,16/1,1 |
200/1400 |
3,0/3,5 |
16 |
15 |
48 |
КГЕ 2110-24/4 |
0,33/2,2 |
200/1400 |
3,7/6,2 |
29 |
30 |
57 |
КГЕ 2612-24/4 |
0,7/4,5 |
210/1400 |
6,0/9,5 |
52 |
55 |
101 |
КГЕ 2714-24/4 |
1,0/7,5 |
200/1400 |
11,0/15,0 |
100 |
90 |
130 |
КГЕ 3317-24/4 |
1,7/12,5 |
200/1430 |
15,0/23,0 |
140 |
135 |
195 |
КГЕ 3517-24/4 |
1,9/11,5 |
225/1400 |
30,0/25,0 |
170/180 |
170 |
215 |
КГЕ 3518-24/4 |
4,0/24,2 |
210/1400 |
70,0/48,0 |
360/380 |
290 |
220 |
Габаритные и присоединительные размеры электродвигателей КГЕ
Электродвигатели КГЕ для канатных тельферов серии Т, MT
Габаритные и присоединительные размеры электродвигателей КГЕ
Тип электродвигателя |
Размеры |
Вал |
||||||||||||
a1 |
b1 |
e1 |
f1 |
f2 |
f3 |
l1 |
g1 |
g2 |
k |
p |
z x s1 |
d |
l |
|
КГЕ 1605 |
260 |
185 |
226 |
4 |
73 |
44,4 |
109 |
230 |
75 |
350 |
165 |
8х9 |
Ев25х1,5х16S3аХ |
27 |
КГЕ 1608 |
125 |
382 |
||||||||||||
КГЕ ii 1608 |
95 |
352 |
||||||||||||
КГЕ 2008 |
345 |
362 |
312 |
5 |
83 |
51,5 |
138 |
275 |
80 |
442 |
172 |
7х11 |
Ев30х1,5х18S3аХ |
32 |
КГЕ 2011 |
168 |
482 |
||||||||||||
КГЕ 2012 |
168 |
512 |
||||||||||||
КГЕ 2412 |
418 |
325 |
380 |
5 |
11 |
75 |
146 |
328 |
105 |
491 |
212 |
8х13 |
Ев40х2,0х18S3аХ |
38 |
КГЕ 2009 |
260 |
185 |
226 |
4 |
73 |
44,4 |
109 |
278 |
75 |
389 |
192 |
7х9 |
Ев25х1,5х16S3аХ |
27 |
КГЕ 2110 |
125 |
422 |
198 |
|||||||||||
КГЕ II2110 |
95 |
392 |
198 |
|||||||||||
КГЕ 2612 |
345 |
262 |
312 |
5 |
81 |
51,5 |
140 |
328 |
80 |
508 |
220 |
7х11 |
Ев30х1,5х18S3аХ |
32 |
КГЕ 2714-6 |
505 |
365 |
460 |
6 |
145 |
102 |
215 |
376 |
120 |
596 |
266 |
11х15 |
Ев45х2,5х16S3аХ |
60 |
КГЕ 2714-4 |
418 |
325 |
380 |
5 |
110 |
75 |
146 |
376 |
105 |
527 |
252 |
7х13 |
Ев40х2,0х18S3аХ |
38 |
КГЕ 2714 |
345 |
262 |
312 |
5 |
81 |
51,5 |
168 |
366 |
80 |
566 |
226 |
7х11 |
Ев30х1,5х18S3аХ |
32 |
КГЕ 3317 |
418 |
325 |
380 |
5 |
110 |
75 |
146 |
418 |
105 |
579 |
257 |
8х13 |
Ев40х2,0х18S3аХ |
38 |
КГЕ 2517 |
505 |
365 |
460 |
6 |
145 |
102 |
215 |
438 |
120 |
631 |
266 |
11х15 |
Ев45х2,5х16S3аХ |
60 |
КГЕ 3518 |
505 |
365 |
460 |
6 |
145 |
102 |
215 |
438 |
120 |
637 |
266 |
11х15 |
Ев45х2,5х16S3аХ |
60 |
