Полное описание

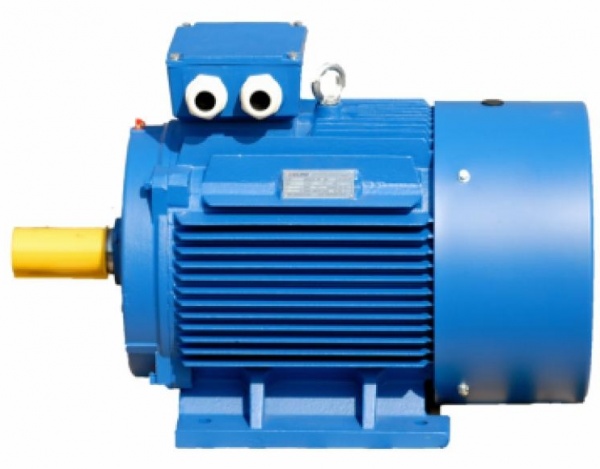

Электродвигатель асинхронный трёхфазный АИР 160М6

Электродвигатели АИР служат приводом в составе агрегатов, эксплуатируемых на промышленных и непромышленных предприятиях, в хозяйствах, организациях, использующих агрегаты в производстве продукции или в целях поддержания функционирования предприятия: насосы, вентиляторы и т.п. АИР 160М6 рассчитан на питание от электрической сети переменного тока, частота электрического тока 50 Гц, напряжение в сети 380/660 В.




Технические характеристики электродвигателя АИР160М6

Мощность электродвигателя - 15 кВт

Частота вращения вала - 1000 об/мин

Напряжение 380 В

Степень защиты - IP 54

Климатическое исполнение - У3

Режимы работы –  S1 (продолжительный)

Масса электродвигателя - 154 кг


Климатические модификации электродвигателя АИР160М6:

Электродвигатель АИР160М6У1 - эксплуатация на открытом воздухе под воздействием любых атмосферных факторов

Электродвигатель АИР160М6У2 – эксплуатация на открытом воздухе под навесом, в изоляции от прямого попадания атмосферных осадков, допускается обрызгивание, попадание пыли, снега

Электродвигатель АИР160М6У3 –  эксплуатация в закрытых помещениях с естественной вентиляцией


В зависимости от завода-изготовителя и года выпуска электродвигатель АИР160М6 может иметь марку 5АИ160М6, 5АМ160М6, 5АМХ160М6, 5А160М6, 4А160М6, 4АМ160М6, 4АМУ160М6, АД160М6



Габаритные и присоединительные размеры электродвигателя АИР 160М6

air-isp-1081


air-isp-2081





h - 160 мм

h31 - 404 мм

l1 - 110 мм

l10 - 210 мм

l30 - 700 мм

b1 - 14 мм

b10 - 254 мм

d1 - 48 мм

d20 - 300 мм

d24 - 350 мм


Монтажное исполнение электродвигателей

IM 1001 - на лапах без фланца, один выход вала

IM 2001 - на лапах с фланцем, один выход вала

IM 3001 - с фланцем без лап, один выход вала


Для определения частных характеристик электродвигателей АИР приняты следующие обозначения:

 АИ — обозначение серии;

Р, С — вариант привязки мощности к установочным размерам (ГОСТ, DIN);

А, В, С — длина сердечника (первая длина, вторая длина, третья длина);

S, L, М — установочные размеры по длине станины;

2, 4, 6, 8, 4/2, 6/4, 8/4, 8/6, 16/4, 6/4/2, 8/4/2, 8/6/4 — число полюсов;

Т2, Т3, У2, У3, У5, УХЛ2, УХЛ4 — климатическое исполнение и категория размещения.




Электродвигатель АИР160М6 может быть изготовлен с электромагнитным тормозом:

АИР160М6Е – электродвигатель с тормозом

АИР160М6Е2 – электродвигатель с тормозом с ручным растормаживающим устройством




   Модификации базовой конструкции электродвигателей АИР: электродвигатели многоскоростные, электродвигатели с повышенным скольжением, электродвигатели повышенной точности, электродвигатели со встроенными датчиками температурной защиты, электродвигатели климатических модификаций, электродвигатели химостойкого исполнения, электродвигатели со специальным исполнением рабочего конца вала
