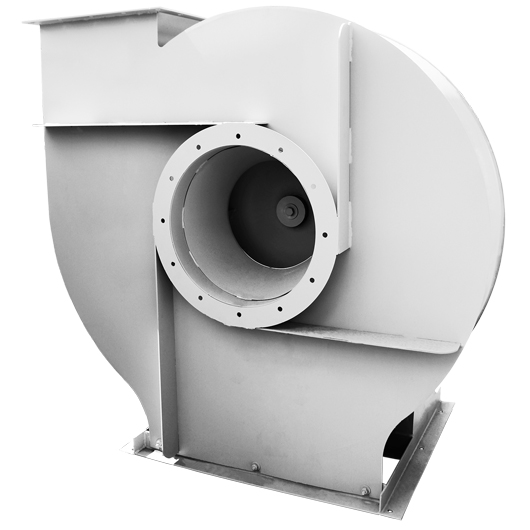

Вентиляторы ВЦ 5-35


Вентилятор ВЦ 5-35 – краткое описание

Вентилятор ВЦ 5-35 – радиальный, низкого давления, одностороннего всасыванияИсполнения вентиляторов: общего назначения, теплостойкие, коррозионностойкиеВентилятор ВЦ 5-35 используется для обеспечения необходимого уровня воздухообмена путём создания направленного воздушного потока в составе канальной или бесканальной вентиляционных систем приточного или вытяжного типа Предназначен для перемещения газовоздушных масс в крупных промышленных цехах и незначительных по объёму помещениях: мастерские, гаражи, небольшие складские хозяйства. Используются в стационарных системах вентиляции, кондиционирования и воздушного отопления производственных, общественных и жилых зданий. Устанавливаются за пределами обслуживаемого помещения, на крышах и стенах зданий.



ВЦ 5-35 Условия эксплуатации

   В зависимости от условий эксплуатации и химического состава перемещаемой среды вентиляторы ВЦ 5-35 изготавливаются из углеродистой стали, нержавеющей стали, разнородных металлов, алюминиевых сплавов. Максимальная эффективность работы вентилятора ВЦ 5-35 достигается при эксплуатации его в климатических условиях У и Т по 2 и 3 категории размещенияДавление перемещаемого воздушного потока, создаваемое вентилятором ВЦ 5-35 – от 1000 Па до 3000 Па.




Конструкция вентилятора ВЦ 5-35

   Спиралевидный корпус вентилятора ВЦ 5-35 и электродвигатель установлены на стальной раме. В нижней части рамы для связывания агрегата с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора. Для работы с воздушными потоками, не содержащими взрывоопасных включений, вентиляторы ВЦ 5-35 комплектуются электродвигателями общепромышленного исполнения. Во взрывоопасной среде используются взрывозащищённые электродвигатели

   Вентиляторы ВЦ 5-35 изготавливаются по схеме 1 – рабочее колесо вентилятора установлено непосредственно на валу электродвигателя. Преимущества соединения по первой схеме – компактность агрегата, низкий уровень шума, экономия электроэнергии. Направление вращения рабочего колеса радиального вентилятора: правое, левое. Положение корпуса радиального вентилятора определяется углом поворота относительно исходного нулевого положения (выходной патрубок вентилятора направлен вертикально вверх). Угол поворота корпуса вентилятора кратный 45°. Угол поворота отсчитывается по направлению вращения рабочего колеса. По желанию заказчика вентилятор ВЦ 5-35 может быть укомплектован виброизоляторами и гибкими вставкамиДля регулирования потока воздуха в воздуховоде в канал вентиляционной системы встраивается клапан


Варианты изготовления вентиляторов ВЦ 5-35

ВЦ 5-35 К1 - коррозионностойкое исполнение. Материал - нержавеющая сталь.

ВЦ 5-35 В - взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВЦ 5-35 ВК1 - взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь.

   Вентиляторы ВЦ 5-35 изготавливаются из углеродистой стали, из нержавеющей стали, из разнородных металлов (углеродистая сталь, латунь; нержавеющая сталь, латунь), из алюминиевых сплавов. Вентиляторы ВЦ 5-35 из углеродистой стали применяются для перемещения воздуха и других газовых смесей, неагрессивных по отношению к углеродистым сталям. Вентиляторы ВЦ 5-35 из нержавеющей стали – для перемещения газов c высоким содержанием агрессивных химических веществ. В работе с взрывоопасными газо-воздушными смесями используются вентиляторы ВЦ 5-35 взрывозащищённые из разнородных металлов.

   Вентилятор среднего давления ВЦ 5-35 поставляется в виде моноблока, полностью готового к монтажу. Спиралевидный корпус вентилятора ВЦ 5-35 и электродвигатель расположены на стальной раме. В нижней части рамы для связывания её с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети.  С целью предотвращения передачи вибрации от вентиляторы к воздуховоду на фланцы патрубков устанавливаются гибкие вставки. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора.


Вентилятор ВЦ 5-35 - Технические характеристики

Тип дымососа

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения, об/мин

Производительность, тыс.м3/час

Полное давление, Па

ВЦ 5-35-3,55

0,75

3000

0,5-0,9

1870-1600

66

1,1

3000

0,5-1,75

1870-1300

67

ВЦ 5-35-4

2,2

3000

0,85-2,3

2750-1970

94

ВЦ 5-35-8

11

1500

5,0-12,0

2900-2060

403

ВЦ 5-35-8,5

11

1500

4,2-10,5

3300-2360

403

    Для уменьшения динамических усилий и звуковых колебаний в работе вентиляторов ВЦ 5-35-3,55 и ВЦ 5-35-4 используются виброизоляторы ВР-201, количество виброизоляторов в комплекте – 6 шт. Для вентиляторов ВЦ 5-35-8 и ВЦ 5-35-8,5 используются виброизоляторы ВР-203, количество виброизоляторов в комплекте – 6 шт.



Габаритные и присоединительные размеры вентиляторов ВЦ 5-35
