Полное описание


Вентиляторы ВЦ 5-50


Область применения вентиляторов ВЦ 5-50

  Вентиляторы радиальные среднего давления ВЦ 5-50 используются для перемещения воздушных и газовоздушных сред в системе воздуховодов для обслуживания крупных или одновременно нескольких относительно небольших помещений (производственные цеха, общественные здания) и бесканальных системах вентиляции для мелких по площади помещений. Создаваемое давление перемещаемого воздушного потока - до 3000 Па. Вентиляторы ВЦ 5-50 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80ºC, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов в условиях климата У2.

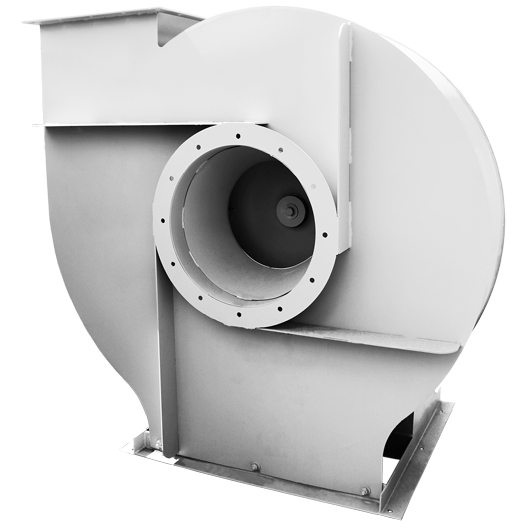

Конструкция вентилятора ВЦ 5-50

   Спиралевидный корпус вентилятора ВЦ 5-50 и электродвигатель установлены на стальной раме. В нижней части рамы для связывания агрегата с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора.

   Вентиляторы ВЦ 5-50 изготавливаются по схеме 1 – рабочее колесо вентилятора установлено непосредственно на валу электродвигателя. Преимущества соединения по первой схеме – компактность агрегата, низкий уровень шума, экономия электроэнергии. Направление вращения радиального вентилятора: правое, левое. Правое - рабочее колесо вращается по часовой стрелке, левое - против часовой стрелки (вид со стороны всасывающего патрубка). Положение корпуса радиального вентилятора определяется углом поворота относительно исходного нулевого положения (выходной патрубок вентилятора направлен вертикально вверх). Угол поворота корпуса вентилятора кратный 45°. Угол поворота отсчитывается по направлению вращения рабочего колеса. По желанию заказчика вентилятор ВЦ 5-50 может быть укомплектован виброизоляторами и гибкими вставками.



Варианты изготовления вентиляторов ВЦ 5-50

ВЦ 5-50 К1 - коррозионностойкое исполнение. Материал - нержавеющая сталь.

ВЦ 5-50 В - взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВЦ 5-50 ВК1 - взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь.

   Вентиляторы ВЦ 5-50 изготавливаются из нержавеющей стали, из разнородных металлов (углеродистая сталь, латунь; нержавеющая сталь, латунь). Вентиляторы ВЦ 5-50 из нержавеющей стали применяются для перемещения газов c высоким содержанием агрессивных химических веществ. В работе с взрывоопасными газопаровоздушными смесями используются вентиляторы ВЦ 5-50 взрывозащищённые из разнородных металлов

   Вентилятор среднего давления ВЦ 5-50 поставляется в виде моноблока, полностью готового к монтажу. Спиралевидный корпус вентилятора ВЦ 5-50 и электродвигатель расположены на стальной раме. В нижней части рамы для связывания её с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети.  С целью предотвращения передачи вибрации от вентиляторы к воздуховоду на фланцы патрубков устанавливаются гибкие вставки. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора


Технические характеристики вентилятора ВЦ 5-50

Марка вентилятора

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения вала, об/мин

Производительность, тыс.м3/час

Полное давление, Па

ВЦ 5-50-8

15

1500

10,0-20,0

2650-2260

507

18,5

1500

11,0-28,0

2750-1500

527

ВЦ 5-50-9

30

1500

16,0-35,0

3170-2260

695

   Для уменьшения динамических усилий и звуковых колебаний в работе вентиляторов ВЦ 5-50 используются виброизоляторы ВР-203, количество виброизоляторов в комплекте – 8 шт.
