Насос ЭЦВ 5-6,5-120 - краткое описание
Погружные скважинные насосы типа ЭЦВ используются для обеспечения водой городских и сельских поселений и промышленных предприятий. Подъём жидкости на высоту 120 м в объёме 6,5 м³/ч обеспечивает насос ЭЦВ 5-6,5-120. Питание электродвигателя насосного агрегата ЭЦВ осуществляется от трёхфазной сети переменного тока напряжением 380 В. Корпус насоса изготавливается из чугуна или из нержавеющей стали, рабочие колёса – из ударопрочной конструкционной пластмассы, армированной нержавеющей сталью, или из нержавеющей стали.
.
Насос ЭЦВ 5-6,5-120 - технические характеристикиПодача, м³/ч | Напор, м | Мощность, кВт | Сила тока, А | Масса, кг |
6,5 | 120 | 4 | 11,6 | 55 |
Насос ЭЦВ 5-6,5-120 - конструкция агрегата

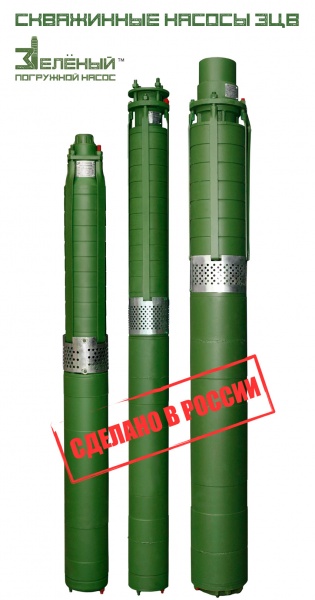

Насосный агрегат ЭЦВ 5-6,5-120 состоит из центробежной насосной части и водонаполненного электродвигателя ПЭДВ. Основные узлы агрегата ЭЦВ 5-6,5-120 – насосная часть и электродвигатель, смонтированы муфтой, обеспечивающей жёсткое соединение. В области соединения насосной части и двигателя крепится фильтрующая сетка для предотвращения проникновения крупных механических примесей. Рабочие колёса насоса ЭЦВ 5-6,5-120 выполнены из ударопрочной конструкционной пластмассы, армированной нержавеющей сталью. Корпус насоса, в зависимости от завода-производителя, изготовлен из чугуна или из нержавеющей стали. В случае остановки работы двигателя удержание столба воды в трубопроводе обеспечивается обратным клапаном. Степень защиты IP68 электромотора исключает попадание жидкости внутрь корпуса. Для подключения скважинного насоса ЭЦВ 5-6,5-120 к электрической сети используется водопогружной провод ВПП-4. В комплект поставки входят: электронасос – 1 шт., паспорт на насос – 1 шт.
Насос ЭЦВ 5-6,5-120. Гарантийные обязательства.
Энергоэффективность и продолжительность срока службы насоса ЭЦВ зависит от правильного выбора типоразмера агрегата. Срок службы насосного агрегата ЭЦВ 5-6,5-120 - 24 месяца, при условии строгого соблюдения требований по монтажу и обслуживанию, приведённых в руководстве по эксплуатации. Запрещается запуск насосного агрегата вне скважины, даже кратковременное включение насоса в работу без воды приводит к повреждению обмотки двигателя и, как следствие, к выходу насоса из строя. Насосные агрегаты ЭЦВ проходят контрольную проверку на аттестованном испытательном стенде: проверка напора, подачи, тока, сопротивления изоляции в воде, проверка на короткое замыкание и обрыв.
