Полное описание



Вентилятор ВЦ 4-75


Вентилятор ВЦ 4-75 - краткое описание

   Вентилятор ВЦ 4-75 – радиальный, низкого давления, одностороннего всасыванияИсполнения вентиляторов: общего назначения, теплостойкие, коррозионностойкиеВентилятор ВЦ 4-75 используется для обеспечения необходимого уровня воздухообмена путём создания направленного воздушного потока в составе канальной или бесканальной вентиляционных систем приточного или вытяжного типа Предназначен для перемещения газовоздушных масс в крупных промышленных цехах и незначительных по объёму помещениях: мастерские, гаражи, небольшие складские хозяйства. Используются в стационарных системах вентиляции, кондиционирования и воздушного отопления производственных, общественных и жилых зданий. Устанавливаются за пределами обслуживаемого помещения, на крышах и стенах зданий.



Вентилятор ВЦ 4-75 - условия эксплуатации

   В зависимости от условий эксплуатации и химического состава перемещаемой среды вентиляторы ВЦ 4-75 изготавливаются из углеродистой стали, нержавеющей стали, разнородных металлов, алюминиевых сплавов. Максимальная эффективность работы вентилятора ВЦ 4-75 достигается при эксплуатации его в климатических условиях У и Т по 2 и 3 категории размещения Давление перемещаемого воздушного потока, создаваемое вентилятором ВЦ 4-75, может достигать 1000 Па.



Конструкция вентилятора ВЦ 4-75

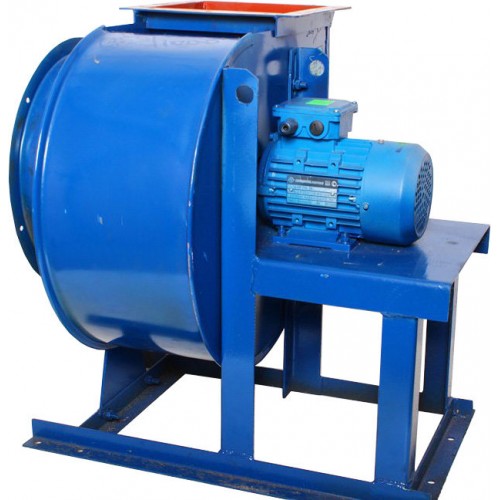

   Спиралевидный корпус вентилятора ВЦ 4-75 и электродвигатель установлены на стальной раме. В нижней части рамы для связывания агрегата с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятораДля работы с воздушными потоками, не содержащими взрывоопасных включений, вентиляторы ВЦ 4-75 комплектуются электродвигателями общепромышленного исполнения. Во взрывоопасной среде используются взрывозащищённые электродвигатели.

   Вентиляторы ВЦ 4-75 изготавливаются по двум конструктивным схемам: схема 1 – рабочее колесо вентилятора установлено непосредственно на валу электродвигателя. Преимущества соединения по первой схеме – компактность агрегата, низкий уровень шума, экономия электроэнергииСхема 5 – рабочее колесо соединено с электроприводом клиноременной передачей. Достоинства соединения по пятой схеме – рабочее колесо заключено между подшипниками, что обеспечивает высокую жёсткость конструкции. Направление вращения рабочего колеса радиального вентилятора: правое, левое. Положение корпуса радиального вентилятора определяется углом поворота относительно исходного нулевого положения (выходной патрубок вентилятора направлен вертикально вверх). Угол поворота корпуса вентилятора кратный 45°. Угол поворота отсчитывается по направлению вращения рабочего колеса. По желанию заказчика вентилятор ВЦ 4-75 может быть укомплектован виброизоляторами и гибкими вставкамиС целью предотвращения попадания в рабочие органы агрегата липких, волокнистых частиц и механических примесей, содержащихся в перемещаемой воздушной массе, в каналах вентиляционной системы устанавливаются круглые или прямоугольные воздушные фильтрыДля регулирования потока воздуха в воздуховоде в канал вентиляционной системы встраивается клапан



 Вентиляторы ВЦ 4-75 Рабочая среда и используемые материалы

ВЦ 4-75 - общепромышленное исполнение. Изготавливаются из углеродистой стали.

ВЦ 4-75 Ж2 - общепромышленное теплостойкое исполнение. Материал - углеродистая сталь. Температура перемещаемой среды - до +200°C

ВЦ 4-75 К1 - коррозионностойкое исполнение. Материал - нержавеющая сталь.

ВЦ 4-75 К1Ж2 - коррозионностойкое теплостойкое исполнение. Материал - нержавеющая сталь.

ВЦ 4-75 В - взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВЦ 4-75 ВЖ2 - взрывозащищённое теплостойкое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВЦ 4-75 ВК1 - взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь.

ВЦ 4-75 ВК3 - взрывозащищённое исполнение. Материал - алюминиевые сплавы.



ВЦ 4-75 ДУ Вентиляторы дымоудаления

   Для оперативного отвода газовоздушных смесей высоких температур, образовавшихся вследствие пожара, в стационарных аварийных системах вытяжной вентиляции устанавливаются вентиляторы дымоудаленияПродолжительность эксплуатации ВЦ 4-75 ДУ 01 до 60 минут при температуре перемещаемых воздушных потоков до 600°С. ВЦ 4-75 ДУ 02 рассчитан на отведение нагретой до 400°С воздушной массы, длительность работы до 120 минут. Корпус вентиляторов ВЦ 4-75 ДУ 01 и ВЦ 4-75 ДУ 02 изготовлен из оцинкованной стали. Рабочее колесо ВЦ 4-75 ДУ 01 - из жаростойкой нержавеющей стали. Материал рабочего колеса вентилятора ВЦ 4-75 ДУ 02 - жаростойкая, покрытая спец. составом, нелегированная сталь.


Вентилятор ВЦ 4-75 - технические характеристики

ВЦ 4-75-2,5

Относительный диаметр рабочего колеса вентилятора, D/Dном

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения вала, об/мин

Производительность, тыс.м3/час

Полное давление, Па

0,9

АИР56А4

0,12/1500

0,37-0,88

137-55

22

АИР63А2

0,37/3000

0,75-1,77

540-230

22

0,95

АИР56А4

0,12/1500

0,53-0,91

160-82

22

АИР63В2

0,55/3000

1,05-1,82

640-330

22

1

АИР56А4

0,12/1500

0,48-0,98

193-96

23

АИР63В2

0,55/3000

0,96-1,97

740-380

25

1,05

АИР56А4

0,12/1500

0,52-1,1

230-103

23

АИР71А2

0,75/3000

1,02-2,25

900-425

27

1,1

АИР56А4

0,12/1500

0,56-1,12

260-121

24

АИР71А2

0,75/3000

1,1-2,25

1020-480

27

Для уменьшения динамических усилий и звуковых колебаний в работе вентилятора ВЦ 4-75-2,5 используются виброизоляторы ДО-38. Количество в комплекте – 4 шт.


ВЦ 4-75-3,15

Относительный диаметр рабочего колеса вентилятора, D/Dном

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения вала, об/мин

Производительность, тыс.м3/час

Полное давление, Па

0,9

АИР56В4

0,12/1500

0,75-1,79

230-90

29

АИР71В2

1,1/3000

1,44-3,5

900-360

30

0,95

АИР56В4

0,18/1500

1,03-1,82

275-138

30

АИР80А2

1,5/3000

2,1-3,7

1100-550

30

1

АИР63А4

0,25/1500

1,0-1,95

315-163

30

АИР80А2

1,5/3000

2,0-3,75

1250-650

34

1,05

АИР63В4

0,37/1500

1,08-2,25

375-178

30

АИР80В2

2,2/3000

2,17-4,5

1500-700

40

1,1

АИР63В4

0,37/1500

1,1-2,25

445-210

30

АИР80В2

2,2/3000

2,2-4,51

1790-820

40

Для уменьшения динамических усилий и звуковых колебаний в работе вентилятора ВЦ 4-75-3,15 используются виброизоляторы ДО-38. Количество в комплекте – 4 шт.


ВЦ 4-75-4

Относительный диаметр рабочего колеса вентилятора, D/Dном

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения вала, об/мин

Производительность, тыс.м3/час

Полное давление, Па

0,9

АИР63А6

0,18/1000

1,03-2,4

167-68

52

АИР71А4

0,55/1500

1,55-3,58

375-155

      52

0,95

АИР63А6

0,18/1000

1,43-2,5

205-105

      52

АИР71А4

0,55/1500

2,2-3,75

460-240

      53

1

АИР63В6

0,25/1000

1,25-2,95

230-130

     52

АИР71В4

0,75/1500

1,85-4,3

520-290

55

АИР100L2

5,5/3000

3,8-8,8

2100-1190

      72

1,05

АИР71А6

0,37/1000

1,5-3,0

280-130

      52

АИР80А4

1,1/1500

2,2-4,5

610-300

55

АИР100L2

7,5/3000

4,3-9,1

2500-1250

      90

1,1

АИР71А6

0,37/1000

1,45-3,1

325-175

      52

 АИР80А4

1,1/1500

 2,2-4,6

750-350

 55

АИР112М2

7,5/3000

4,4-9,2

2950-1400

      90

Для уменьшения динамических усилий и звуковых колебаний в работе вентилятора ВЦ 4-75-4 используются виброизоляторы ДО-39. Количество виброизоляторов в комплекте – 4 шт.


ВЦ 4-75-5

Относительный диаметр рабочего колеса вентилятора, D/Dном

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения вала, об/мин

Производительность, тыс.м3/час

Полное давление, Па

0,9

АИР71В6

0,55/1000

1,95-4,9

265-107

91

АИР80А4

1,1/1500

2,97-7,0

620-245

95

0,95

АИР71В6

0,55/1000

2,7-4,9

330-165

98

АИР80В4

1,5/1500

4,2-7,3

750-375

107

1

АИР71В6

0,55/1000

2,6-3,6

370-350

93

АИР80А6

0,75/1000

2,6-5,1

370-195

95

АИР90L4

2,2/1500

3,95-7,9

860-440

107

1,05

АИР80А6

0,75/1000

3,7-5,9

450-207

94

АИР90L4

2,2/1500

4,2-6,9

1050-800

95

АИР100S4

3/1500

4,2-8,9

1050-470

107

1,1

АИР90L6

1,5/1000

2,95-5,8

530-275

97

АИР100S4

3/1500

4,45-8,8

1200-620

107

Для уменьшения динамических усилий и звуковых колебаний в работе вентилятора ВЦ 4-75-5 используются виброизоляторы ДО-40. Количество виброизоляторов в комплекте – 5 шт.


ВЦ 4-70-6,3 сх.1

Относительный   диаметр рабочего колеса вентилятора, D/Dном

Электродвигатель

Параметры в рабочей зоне

Масса,   кг

Марка электродвигателя

Мощность (кВт)/Частота вращения вала(об/мин)

Производительность,   тыс.м3/час

Полное давление, Па

0,9

АИР80В6

1,1/1000

4,0-9,2

430-170

190

АИР100L4

4/1500

6,0-14,0

980-390

175

0,95

АИР90L6

1,5/1000

5,6-8,8

520-260

161

АИР112М4

5,5/1500

8,5-12,8

1190-600

178

1

АИР100L6

2,2/1000

5,2-10,5

600-310

162

АИР132S4

7,5/1500

8,0-15,8

1380-710

178

1,05

АИР100L6

2,2/1000

5,6-11,8

720-340

163

АИР132S4

7,5/1500

8,5-17,8

1650-770

201

1,1

АИР112МА6

3/1000

5,85-12,0

830-400

180

АИР132S4

1500

7,5/8,7-18,0

1900-900

201

Для уменьшения динамических усилий и звуковых колебаний в работе вентилятора ВЦ 4-75-6,3 используются виброизоляторы ДО-41. Количество виброизоляторов в комплекте – 5 шт.


ВЦ 4-75-6,3 сх.5

Относительный диаметр рабочего колеса вентилятора, D/Dном

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения вала, об/мин

Производительность, тыс.м3/час

Полное давление, Па

0,55

660

2,9-7,1

275-118

218

1

0,75

735

3,25-8,0

350-144

229

1,1

855

3,75-9,2

470-198

237

1,5

950

4,25-10,8

580-245

243

2,2

1090

4,8-12,0

780-320

250

3

1215

5,25-13,0

950-400

268

4

1330

6,0-14,2

1180-470

264

7,5

1670

7,3-18,0

1800-750

281

Для уменьшения динамических усилий и звуковых колебаний в работе вентилятора ВЦ 4-75-6,3 используются виброизоляторы ДО-41. Количество виброизоляторов в комплекте – 5 шт.



Вентилятор ВЦ 4-75 - Габаритные и присоединительные размеры







Габаритные и присоединительные размеры вентилятора ВЦ 4-75-2,5

А

D

D1

F1

F2

F5

F6

H

Lmax

L,

162

257

292

175

175

197

197

320

521

165

L1

L2

S

d

d1

d2

h

n отв., шт

n1 отв., шт

n4 отв., шт

265

32

220

10,5

8

12

198

8

4

4



Габаритные и присоединительные размеры вентилятора ВЦ 4-75-3,15

А

D

D1

F1

F2

F5

F6

H

Lmax

L

205

318

353

221

221

243

243

410

604

188

L1

L2

S

d

d1

d2

h

n отв., шт

n1 отв., шт

n4 отв., шт

316

84

220

10,5

8

12

238

8

4

4



Габаритные и присоединительные размеры вентилятора ВЦ 4-75-4

А

D

D1

F1

F2

F5

F6

H

Lmax

L

260

405

440

280

280

312

312

520

763

165

L1

L2

S

d

d1

d2

h

n, шт.

n1, шт.

n4, шт.

218

114

290

10,5

10

12

291

8

4

4



Аналогичные технические характеристики имеют вентиляторы ВЦ 4-70ВР 80-75ВР 80-70

Вас также могут заинтересовать вентиляторы ВЦ 14-46, ВР 280-46, ВО 06-300электродвигатели АИР
