Полное описание


Вентиляторы ВЦП 7-40

Область применения вентиляторов ВЦП 7-40

   Пылевые вентиляторы ВЦП 7-40 используются на деревообрабатывающих предприятиях, при изготовлении железобетонных изделий, при транспортировке сыпучих материалов, в пылеочистных установках. Выполняют задачи по проведению воздухоочистки, удаления стружки и опилок и других механических твердых примесей. Загрязнённость перемещаемой воздушной среды не превышает 600 грамм в одном кубическом метре, температура – не выше +80 °C. Максимальная эффективность работы вентилятора ВЦП 7-40 достигается при эксплуатации его в климатических условиях У и Т по 2 и 3 категории размещения. Давление перемещаемого воздушного потока, создаваемое вентилятором ВЦ 14-46 – от 1000 Па до 3000 Па. Для регулирования потока воздуха в воздуховоде в канал вентиляционной системы встраивается клапан.



Конструкция вентилятора ВЦП 7-40

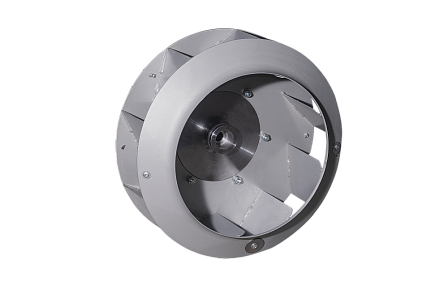

   Спиралевидный корпус вентилятора ВЦП 7-40 и электродвигатель установлены на стальной раме. В нижней части рамы для связывания агрегата с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора.

   Вентиляторы ВЦП 7-40 изготавливаются по двум конструктивным схемам: схема 1 – рабочее колесо вентилятора установлено непосредственно на валу электродвигателя. Преимущества соединения по первой схеме – компактность агрегата, низкий уровень шума, экономия электроэнергииСхема 5 – рабочее колесо соединено с электроприводом клиноременной передачей. Достоинства соединения по пятой схеме – рабочее колесо заключено между подшипниками, что обеспечивает высокую жёсткость конструкции. Направление вращения рабочего колеса радиального вентилятора: правое, левое. Положение корпуса радиального вентилятора определяется углом поворота относительно исходного нулевого положения (выходной патрубок вентилятора направлен вертикально вверх). Угол поворота корпуса вентилятора кратный 45°. Угол поворота отсчитывается по направлению вращения рабочего колеса. По желанию заказчика вентилятор ВЦП 7-40 может быть укомплектован виброизоляторами и гибкими вставками.


Варианты изготовления пылевых вентиляторов ВЦП 7-40

ВЦП 7-40 – пылевое общепромышленное исполнение. Материал - углеродистая сталь

ВЦП 7-40 К1 – пылевое коррозионностойкое исполнение. Материал - нержавеющая сталь.

ВЦП 7-40 В1 – пылевое взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВЦП 7-40 В4 – пылевое взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь.

   Вентиляторы ВЦП 7-40 изготавливаются из углеродистой стали, из нержавеющей стали, из разнородных металлов (углеродистая сталь, латунь; нержавеющая сталь, латунь), из алюминиевых сплавов. Вентиляторы из углеродистой стали применяются для перемещения воздуха и других газовых смесей, неагрессивных по отношению к углеродистым сталям, из нержавеющей стали – для перемещения газов c высоким содержанием агрессивных химических веществ. В работе с взрывоопасными газо-воздушными смесями используются вентиляторы взрывозащищённые из разнородных металлов.



Габаритные и присоединительные размеры вентиляторов ВЦП 7-40 схема 1
