Полное описание

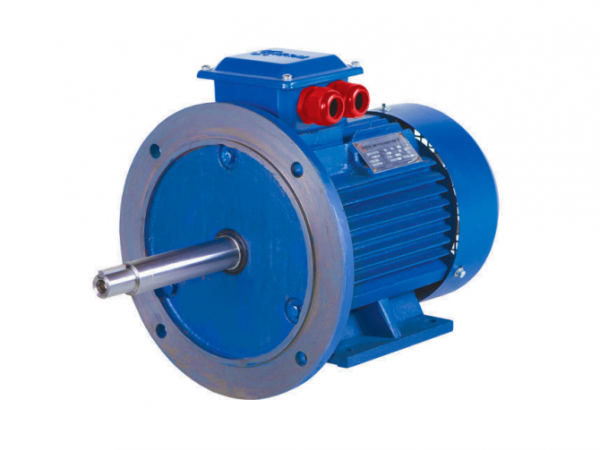

Электродвигатель АИР100S2Ж


Электродвигатель АИР100S2Ж - краткое описание

   На основе электродвигателей общепромышленного назначения изготавливаются электродвигатели серии АИР…Ж, используемые для привода консольно-моноблочных насосов. Необходимую для вращения рабочего колеса моноблочного насоса механическую мощность в 4 кВт подаёт электродвигатель АИР100S2Ж. Устройство электродвигателя АИР100S2Ж идентично устройству общепромышленного электродвигателя АИР100S2. Отличия: удлинённый, специальной конструкции, вал; усиленный передний подшипниковый узел. На свободный конец вала электродвигателя устанавливается рабочее колесо насоса.


Электродвигатель АИР100S2Ж - технические характеристики

Электродвигатель

Мощность, кВт

Частота вращения вала, об/мин

Напряжение, В

Масса, кг

АИР100S2Ж

4

3000

380

35




Электродвигатель АИР100S2Ж - габаритные и присоединительные размеры


Габаритные размеры

Установочные и присоединительные размеры

l30

h31

d24

l31

h

L01

L21

d10

d20

d22

d25

l10

D01

D02

D04

b10

b11

b1

L

HD

P

C

H

K

M

S

N

B

A

AB

F

485

235

250

63

100

36

135

12

215

15

180

112

20

28

Отв.М8

160

242

6
