Полное описание

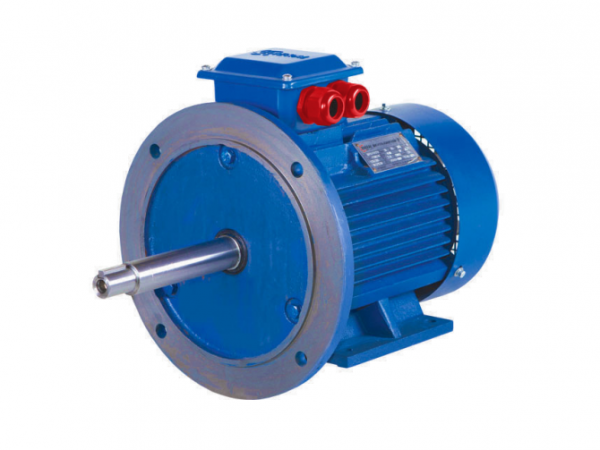

Электродвигатель АИР160М4Ж


Электродвигатель АИР160М4Ж - краткое описание

   На основе электродвигателей общепромышленного назначения изготавливаются электродвигатели серии АИР…Ж, используемые для привода консольно-моноблочных насосов. Необходимую для вращения рабочего колеса моноблочного насоса механическую мощность в 18,5 кВт подаёт электродвигатель АИР160М4Ж. Устройство электродвигателя АИР160М4Ж идентично устройству общепромышленного электродвигателя АИР160М4. Отличия: удлинённый, специальной конструкции, вал; усиленный передний подшипниковый узел. На свободный конец вала электродвигателя устанавливается рабочее колесо насоса.



Электродвигатель АИР160М4Ж - технические характеристики

Электродвигатель

Мощность, кВт

Частота вращения вала, об/мин

Напряжение, В

Масса, кг

АИР160М4Ж

18,5

1500

380

142





Электродвигатель АИР160М4Ж - габаритные и присоединительные размеры



Габаритные размеры

Установочные и присоединительные размеры

l30

h31

d24

l31

h

L01

L21

d10

d20

d22

d25

l10

D01

D02

D04

L04

b10

b11

L02

b1

L

HD

P

C

H

K

M

S

N

B

A

AB

F

735

420

350

108

160

58

150

15

300

19

250

210

36

45

М20х1,5

22

254

304

130

10
