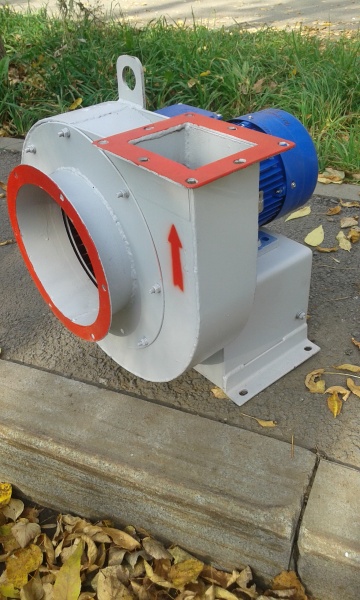

ВЦП 7-40 Вентилятор среднего давления

Полное описание

Вентиляторы ВЦП 7-40

Область применения вентиляторов ВЦП 7-40

Пылевые вентиляторы ВЦП 7-40 используются на деревообрабатывающих предприятиях, при изготовлении железобетонных изделий, при транспортировке сыпучих материалов, в пылеочистных установках. Выполняют задачи по проведению воздухоочистки, удаления стружки и опилок и других механических твердых примесей. Загрязнённость перемещаемой воздушной среды не превышает 600 грамм в одном кубическом метре, температура – не выше +80 °C. Вентилятор ВЦП 7-40 рассчитан на эксплуатацию с условиях умеренного и тропического климата. Давление перемещаемого воздушного потока, создаваемое вентилятором ВЦП 7-40 – от 1000 Па до 3000 Па. Регулирование давления воздушного потока обеспечивается клапаном, встраиваемым в воздуховоде вентиляционной системы. Недопустима установка вентилятора внутри обслуживаемого помещения. Вентилятор монтируется возле здания, на стенах здания, на крышах здания.

Вентилятор ВЦП 7-40-2,5 - технические характеристики

Скорость вращения, об/мин.	Мощность, кВт	Тип электро-двигателя *	Производи-тельность min, м3/ч	Производи-тельность max, м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг
3 000	1,5	80А2	0,75	1,4	1060	1190	26
3 000	2,2	80В2	0,75	1,52	900	1190	28

Вентилятор ВЦП 7-40-3,15 - технические характеристики

Скорость вращения, об/мин.	Мощность, кВт	Тип электро-двигателя *	Производи-тельность min, м3/ч	Производи-тельность max, м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг
3 000	2,2	80В2	1,5	2,75	1650	1800	58
3 000	3	90L2	1,5	3,5	1350	1800	64

Сокращение динамической нагрузки и звуковых колебаний в работе вентилятора ВЦП 7-40 обеспечивают виброизоляторы .

Для предотвращения передачи вибрации от вентилятора к воздуховоду используются гибкие вставки

Конструкция вентилятора ВЦП 7-40

Вентилятор ВЦП 7-40 - радиальный, среднего давления, одностороннего всасывания. Корпус вентилятора ВЦП 7-40 имеет спиралевидную форму. Предусмотрена возможность поворота корпуса на требуемый угол для присоединения выпускного патрубка к воздуховоду. Рабочее колесо вентилятора ВЦП 7-40 имеет 6 загнутых вперёд лопаток. Возможные направления вращения рабочего колеса: правое, левое.

Вентилятор ВЦП 7-40 - варианты изготовления

ВЦП 7-40 – пылевое общепромышленное исполнение. Материал - углеродистая сталь. Используется для перемещения газовоздушных масс, не содержащих химически активные элементы. Не предназначен для работы во взрывоопасных зонах

ВЦП 7-40 К1 – пылевое коррозионностойкое исполнение. Материал - нержавеющая сталь. Для работы в контакте со средой, содержащей химически активные элементы. Не рассчитан на эксплуатацию во взрывоопасных зонах

ВЦП 7-40 ПВ1 – пылевое взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь. Эксплуатируются во взрывоопасной среде.

ВЦП 7-40 ПВ4 – пылевое взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь. Используются для работы во взрывоопасных условиях. Для перемещения газовоздушных смесей, содержащих вещества, вызывающие коррозию нелегированных сталей.

Вентиляторы взрывозащищённого исполнения сертифицированы в системе сертификации ГОСТ Р и соответствуют государственным стандартам. Взрывозащищённые вентиляторы комплектуются электродвигателями взрывозащищённого исполнения
