Пускатели ПМ12
Пускатели ПМ12

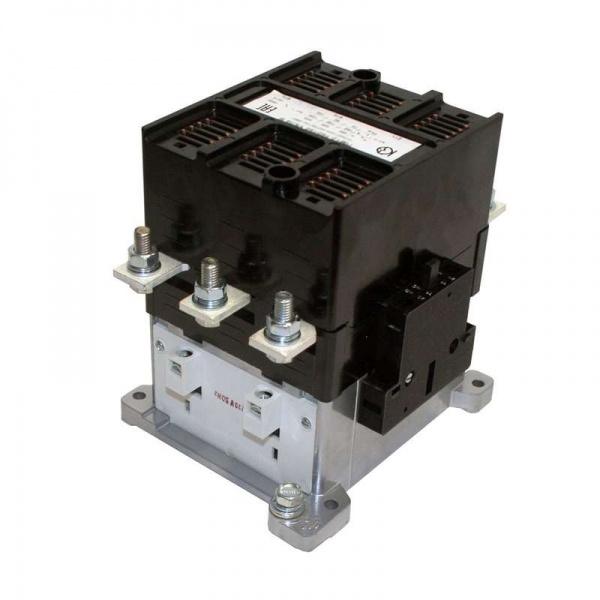

Магнитный пускатель ПМ12 предназначен для дистанционного управления асинхронными электродвигателями, для частого включения и отключения электрической цепи. Используется для работы на переменном токе при напряжении сети до 660 В и частоте тока 50-60 Гц
Технические характеристики пускателей ПМ12
Наименование |
Номинальный переменный ток главной цепи |
Максимальная мощность электродвигателя АС-3, 220В |
Максимальная мощность электродвигателя АС-3, 380В |
Доп. контакты |
Кнопки |
Исполнение |
Тепловое реле, А |
ПМ12-010100 |
10 |
2,2 |
4 |
Зз, 2р |
Нет |
IР00 |
Нет |
ПМ12-010200 |
10 |
2,2 |
4 |
Зз, 2р |
Нет |
IР00 |
7...10А |
ПМ 12-010140 |
10 |
2,2 |
4 |
Зз, 2р |
Нет |
IР40 |
Нет |
ПМ 12-010240 |
10 |
2,2 |
4 |
Зз, 2р |
Нет |
IР40 |
7...10А |
ПМ12-010160 |
10 |
2,2 |
4 |
2з, 1р |
п, с |
IР40 |
Нет |
ПМ12-010270 |
10 |
2,2 |
4 |
2з, 1р |
п, с |
IР40 |
7...10А |
ПМ 12-010500 |
10 |
2,2 |
4 |
4з, 2р |
Нет |
IР00 |
Нет |
ПМ12-010640 |
10 |
2,2 |
4 |
4з, 2р |
Нет |
IР40 |
7...10А |
ПМ 12-025100 |
25 |
5,5 |
11 |
1з |
Нет |
IР00 |
Нет |
ПМ12-025110 |
25 |
5,5 |
11 |
1з |
Нет |
IР54 |
Нет |
ПМ 12-025220 |
25 |
5,5 |
11 |
1з |
п, с |
IР54 |
21,3...25А |
ПМ12-025501 |
25 |
5,5 |
11 |
2р |
Нет |
IР00 |
Нет |
ПМ12-063111 |
63 |
18,5 |
30 |
2з, 2р |
Нет |
IР54 |
Нет |
ПМ12-063151 |
63 |
18,5 |
30 |
2з, 2р |
Нет |
IР20 |
Нет |
ПМ 12-063221 |
63 |
18,5 |
30 |
2з, 2р |
п, с |
IР54 |
53,5...63А |
ПМ 12-063621 |
63 |
18,5 |
30 |
2з, 2р |
п, п, с |
IР54 |
53,5...63А |
ПМ12-100110 |
100 |
28 |
50 |
2з, 2р |
нет |
IP54 |
Нет |
ПМ12-100140 |
100 |
28 |
50 |
2з, 2р |
Нет |
IP40 |
Нет |
ПМ12-100150 |
100 |
28 |
50 |
2з, 2р |
Нет |
IP20 |
Нет |
ПМ12-100210 |
100 |
28 |
50 |
2з, 2р |
Нет |
IP54 |
85,0...115,0А |
ПМ12-100220 |
100 |
28 |
50 |
2з, 2р |
п, с |
IP54 |
85,0...115,0А |
ПМ12-100240 |
100 |
28 |
50 |
2з, 2р |
Нет |
IP40 |
85,0...115,0А |
ПМ12-100250 |
100 |
28 |
50 |
2з, 2р |
Нет |
IP20 |
85,0...115,0А |
ПМ12-100260 |
100 |
28 |
50 |
2з, 2р |
п, с |
IP40 |
85,0...115,0А |
ПМ12-100500 |
100 |
28 |
50 |
4з, 2р |
Нет |
IP00 |
Нет |
ПМ12-100640 |
100 |
28 |
50 |
4з, 2р |
Нет |
IP40 |
85,0...115,0А |
ПМ12-160110 |
160 |
48 |
85 |
2з, 2р |
нет |
IP54 |
Нет |
ПМ12-160140 |
160 |
48 |
85 |
2з, 2р |
Нет |
IP40 |
Нет |
ПМ12-160150 |
160 |
48 |
85 |
2з, 2р |
Нет |
IP20 |
Нет |
ПМ12-160210 |
160 |
48 |
85 |
2з, 2р |
Нет |
IP54 |
136…184А |
ПМ12-160220 |
160 |
48 |
85 |
2з, 2р |
п, с |
IP54 |
136…184А |
ПМ12-160240 |
160 |
48 |
85 |
2з, 2р |
Нет |
IP40 |
136…184А |
ПМ12-160250 |
160 |
48 |
85 |
2з, 2р |
Нет |
IP20 |
136…184А |
ПМ12-160260 |
160 |
48 |
85 |
2з, 2р |
п, с |
IP40 |
136…184А |
ПМ12-160500 |
160 |
48 |
85 |
4з, 2р |
Нет |
IP00 |
Нет |
ПМ12-160640 |
160 |
48 |
85 |
4з, 2р |
Нет |
IP40 |
136…184А |
ПМ12-250150 |
250 |
80 |
135 |
2з, 2р |
Нет |
IP00 |
Нет |
ПМ12-250500 |
250 |
80 |
135 |
2з, 2р |
Нет |
IP00 |
Нет |
Расшифровка маркировки ПМ12
ПМ12 XXX X1 X2 X3
XXX — величина пускателя
1 — 010-10 ампер; 016-16 ампер;
2 — 025-25 ампер;
3 — 040-40 ампер;
4 — 063-63 ампер;
5 — 100-100 ампер;
7 — 250-250 ампер;
X1 — тип работы электродвигателя и наличие теплового реле
1 — без теплового реле нереверсивный
2 — с тепловым реле нереверсивный
5 — без теплового реле реверсивный
6 — с тепловым реле реверсивный
X2 — исполнение пускателей по степени защиты и наличие кнопок управления и сигнальной лампы
0 — IP00
1 — IP54 без кнопок
2 — IP54 с кнопками
3 — IP54 с кнопками и сигнальной лампой
4 — IP40 без кнопок
5 — IP20
6 — IP40 с кнопками
7 — IP40 с кнопками и сигнальной лампой
