Полное описание

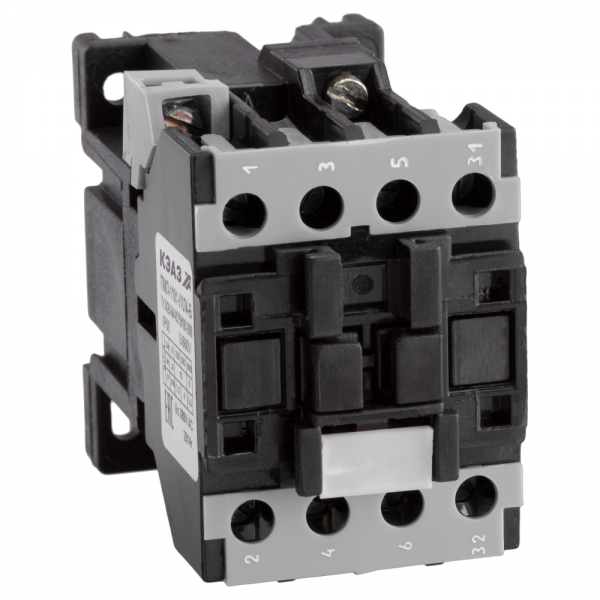

Пускатели ПМЛ


   Пускатели электромагнитные серии ПМЛ предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором, работающих в условиях умеренного климата исп. «У» категории размещения 2 и 3, умеренного и холодного климата исп. «УХЛ» категории 4 при нормальном напряжении до 660V, частоте 50-60Hz, температуре окружающей среды от -40 до +55С для пускателей степени защиты IP00 без тепловых реле. При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.


Характеристики пускателей ПМЛ

Марка пускателя

Номинальный рабочий ток, А

Номинальное напряжение, В

Номинальное напряжение изоляции, В

Номинальная мощность двигателя, кВт (АС-3) при 380В

Номинальная мощность двигателя, кВт (АС-3) при 660В

ПМЛ 1100

10, 12

380, 660

690

12

8,9

ПМЛ 2100

16, 25

380, 660

690

25

18

ПМЛ 3100

40

380, 660

690

40

34

ПМЛ 4100

65

380, 660

690

65

42

ПМЛ 5100

80, 95

380, 660

690

95

55

ПМЛ 6100

160

380, 660, 1000

1000

185

118

ПМЛ 7100

250

380, 660, 1000

1000

265

170



Обозначение магнитных пускателей ПМЛ-ХХХХХХХХХ:

ПМЛ — серия;

X – величина пускателя по номинальному току (1 – 10 А, 2 – 25 А, 3 – 40 А, 4 – 63 А);

X – исполнение пускателей по назначению и наличию теплового реле (1 – нереверсивный, без теплового реле; 2 – нереверсивный, с тепловым реле; 5 – реверсивный пускатель без теплового реле с механической блокировкой для степени защиты IP00 и IP20 и с электрической и механической блокировками для степени защиты IP40 и IP54; 6 – реверсивный пускатель с тепловым реле с электрической и механической блокировками; 7 – пускатель звезда-треугольник степени защиты 54);

X – исполнение пускателей по степени защиты и наличию кнопок управления и сигнальной лампы (0 – IP00; 1 – IP54 без кнопок; 2 – IP54 с кнопками «Пуск» и «Стоп»; 3 – IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой (изготавливается только на напряжения 127, 220 и 380 В, 50 Гц); 4 – IP40 без кнопок; 5 – IP40 с кнопками «Пуск» и «Стоп»; 6 – IP20);

X – число и вид контактов вспомогательной цепи (0 – 1з (на ток 10 и 25 А), 1з + 1р (на ток 40 и 63 А), переменный ток; 1 – 1р (на ток 10 и 25 А), переменный ток; 2 – 1з (на ток 10, 25, 40 и 63 А), переменный ток; 5 – 1з (на 10 и 25 А), постоянный ток; 6 – 1р (на ток 10 и 25 А), постоянный ток); X – сейсмостойкое исполнение пускателей (С);

X – исполнение пускателей с креплением на стандартные рейки Р2-1 и Р2-3;

XX – климатическое исполнение (О) и категория размещения (2, 4);

X – исполнение по коммутационной износостойкости (А, Б, В).

Пускатели на токи 10, 25, 40 и 63 А допускают установку одной дополнительной контактной приставки ПКЛ или пневмоприставки ПВЛ.
