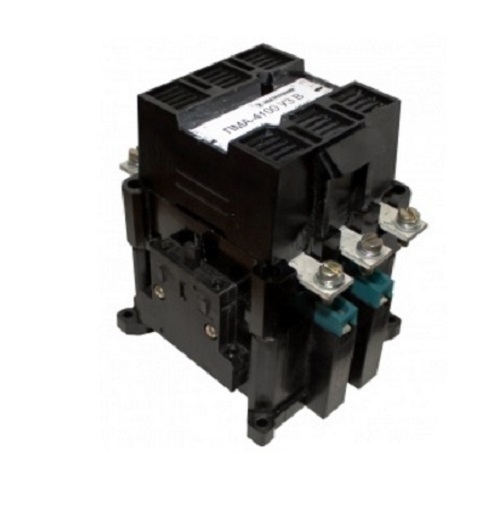

Пускатели ПМА
Пускатели ПМА
Магнитный пускатель ПМА предназначен для дистанционного управления асинхронными электродвигателями, для частого включения и отключения электрической цепи. Используется для работы на переменном токе при напряжении сети до 660 В и частоте тока 50-60 Гц
Технические характеристики пускателей ПМА
Марка пускателя |
Номинальный рабочий ток главной цепи In, А (АС-3) |
Номинальная мощность двигателя, кВт (АС-3) |
Дополнительные контакты |
Номинальный ток контактов вспомогательной цепи |
Номинальное рабочее напряжение главной цепи |
||||
220В |
380В |
660В |
220В |
380В |
660В |
||||
ПМА 3100 |
40 |
40 |
25 |
11 |
22 |
22 |
2+2 |
6,3 |
380, 660 |
ПМА 4100 |
63 |
63 |
63 |
18 |
30 |
35 |
2+2 |
6,3 |
380, 660 |
ПМА 5100 |
125 |
125 |
80 |
37 |
55 |
75 |
2+2 |
6,3 |
380, 660 |
ПМА 6100 |
160 |
160 |
125 |
45 |
75 |
110 |
2+2 |
6,3 |
380, 660 |
Расшифровка маркировки пускателей серии ПМА-1-2-3-4:
ПМА — серия пускателей;
1 — величина пускателя в зависимости от номинального тока:
3 — 40 А; 4 — 63 А, 80 А; 5 — 100 А; 6 — 160А;
2 — обозначение исполнения по назначению, наличию теплового реле и позисторной защиты, вид блокировки:
1 — нереверсивные, без теплового реле;
2 — нереверсивные, с тепловым реле;
3 — реверсивные, без теплового реле с электрической блокировкой;
4 — реверсивные, с тепловым реле с электрической блокировкой;
5 — реверсивные, без теплового реле;
6 — реверсивные, с тепловым реле с электрической и механической блокировками;
3 — обозначение исполнения по степени защиты и наличию встроенных элементов управления:
0 — степень защиты IPOO, без кнопок;
1 — IP40, без кнопок;
2 — IР54, без кнопок;
3 — IP40, с кнопками «Пуск» и «Стоп»;
4 — IP54, с кнопками «Пуск» и «Стоп»;
5 — IP40, с кнопками «Пуск» и «Стоп и сигнальной лампой;
6 — IP54, с кнопками «Пуск» и «Стоп» и сигнальной лампой;
4 — обозначение рода тока цепи управления и напряжения главной цепи:
0 — переменный, 380В; 1 — постоянный, 660 В; 2 — переменный, 660 В.
