Контакторы КМИ
Контакторы КМИ

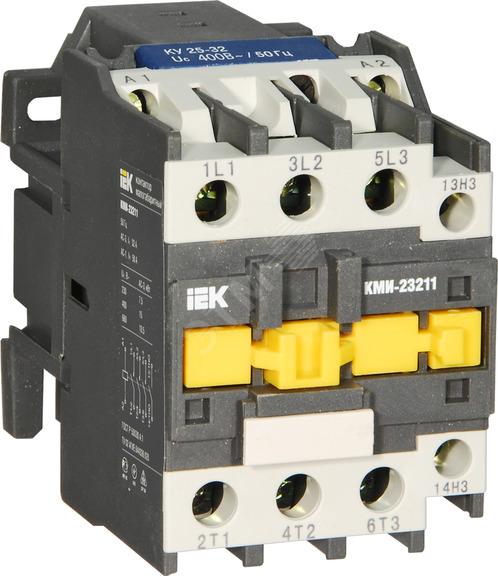

Контактор КМИ предназначен для дистанционного управления асинхронными электродвигателями, для частого включения и отключения электрической цепи. Используется для работы на переменном токе при напряжении сети до 660 В и частоте тока 50-60 Гц
Структура условного обозначения КМИ-Х-ХХ-Х-Х
КМИ - Контакторы малогабаритные
Х – Габарит: 1— 9, 12, 18 А; 2— 25, 32 А; 3— 40, 50 А; 4— 65, 80, 95 А
ХХ - Номинальный ток категории АС-3, А: — 09, 12, 18; — 25, 32; — 40, 50; — 65, 80, 95
Х - Исполнение контактора: 1 — нереверсивный без оболочки
Х - Дополнительные контакты: 0 — один замыкающий; 1 — один размыкающий; 2 — один замыкающий и один размыкающий
Основные характеристики контакторов КМИ
Тип пускателя |
Номинальный
рабочий ток Ie, |
Условный
тепловой ток Ith (t°<40°), категория |
Номинальная
коммутируемая |
Макс. кратковременная нагрузка (t<1 с), А |
Условный ток короткого замыкания Inc , А |
Защита от
сверхтоков — предохранитель gG, |
Мощность рассеяния при Iе , Вт |
|||
230В |
400В |
660В |
АС-3, АС4 |
АС-1 |
||||||
КМИ 10910 |
9 |
25 |
2,2 |
4 |
5,5 |
162 |
1000 |
10 |
0,2 |
1,56 |
КМИ 10911 |
9 |
25 |
2,2 |
4 |
5,5 |
162 |
1000 |
10 |
0,2 |
1,56 |
КМИ 11210 |
12 |
25 |
3 |
5,5 |
7,5 |
216 |
1000 |
20 |
0,36 |
1,56 |
КМИ 11211 |
12 |
25 |
3 |
5,5 |
7,5 |
216 |
1000 |
20 |
0,36 |
1,56 |
КМИ 11810 |
18 |
32 |
4 |
7,5 |
10 |
324 |
300 |
25 |
0,8 |
2,5 |
КМИ 11811 |
18 |
32 |
4 |
7,5 |
10 |
324 |
3000 |
25 |
0,8 |
2,5 |
КМИ 22510 |
25 |
40 |
5,5 |
11 |
15 |
450 |
3000 |
40 |
1,25 |
3,2 |
КМИ 22511 |
25 |
40 |
5,5 |
11 |
15 |
450 |
3000 |
40 |
1,25 |
3,2 |
КМИ 23210 |
32 |
50 |
7,5 |
15 |
18,5 |
576 |
3000 |
50 |
2 |
5 |
КМИ 23211 |
32 |
50 |
7,5 |
15 |
18,5 |
576 |
3000 |
50 |
2 |
5 |
КМИ 34012 |
40 |
60 |
11 |
18,5 |
30 |
720 |
3000 |
50 |
2,4 |
5,4 |
КМИ 35012 |
50 |
80 |
15 |
22 |
33 |
900 |
3000 |
63 |
3,7 |
9,6 |
КМИ 46512 |
65 |
80 |
18,5 |
30 |
37 |
1170 |
3000 |
80 |
4,2 |
6,4 |
КМИ 48012 |
80 |
125 |
22 |
37 |
45 |
1440 |
5000 |
100 |
5,1 |
12,5 |
КМИ 49512 |
95 |
125 |
25 |
45 |
45 |
1710 |
5000 |
100 |
7,2 |
12,5 |
