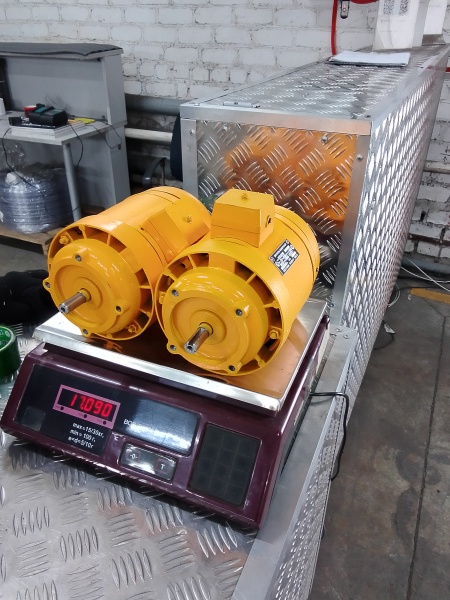

Электродвигатель АОЛ 22-4

   Асинхронный, с короткозамкнутой обмоткой ротора, электродвигатель АОЛ 22-4 широко используются в механизмах передвижения электрических талей, в приводах станков различного назначения, в вытяжках систем пожарной безопасности

   Монтажное исполнение электродвигателя АОЛ 22-4 – IM 3681 (фланцевое без лап) или IM2181 (фланцевое на лапах). На фланце четыре присоединительных отверстия 4хМ8. Расстояние между центрами отверстий по диагонали, d20 – 100 мм. Диаметр вала – 14 мм. Чертёж – здесь

Технические характеристики электродвигателя АОЛ 22-4

Мощность – 400 Вт

Частота вращения вала –1400 об/мин

Режим работы – S (продолжительный)

Степень защиты – IP54 (защита от пыли, защита от водяных брызг)

Класс нагревостойкости – F (155°C)

Напряжение – 220/380 В

Схема соединения фаз – треугольник/звезда

Масса – 9 кг
