Полное описание



Вентиляторы ВЦ 5-45


Вентилятор ВЦ 5-45 – краткое описание

Вентилятор ВЦ 5-45 – радиальный, низкого давления, одностороннего всасыванияИсполнения вентиляторов: общего назначения, теплостойкие, коррозионностойкиеВентилятор ВЦ 5-45 используется для обеспечения необходимого уровня воздухообмена путём создания направленного воздушного потока в составе канальной или бесканальной вентиляционных систем приточного или вытяжного типа Предназначен для перемещения газовоздушных масс в крупных промышленных цехах и незначительных по объёму помещениях: мастерские, гаражи, небольшие складские хозяйства. Используются в стационарных системах вентиляции, кондиционирования и воздушного отопления производственных, общественных и жилых зданий. Устанавливаются за пределами обслуживаемого помещения, на крышах и стенах зданий.



ВЦ 5-45 Условия эксплуатации

   В зависимости от условий эксплуатации и химического состава перемещаемой среды вентиляторы ВЦ 5-45 изготавливаются из углеродистой стали, нержавеющей стали, разнородных металлов, алюминиевых сплавов. Максимальная эффективность работы вентилятора ВЦ 5-45 достигается при эксплуатации его в климатических условиях У и Т по 2 и 3 категории размещенияДавление перемещаемого воздушного потока, создаваемое вентилятором ВЦ 5-45 – от 1000 Па до 3000 Па.



Конструкция вентилятора ВЦ 5-45

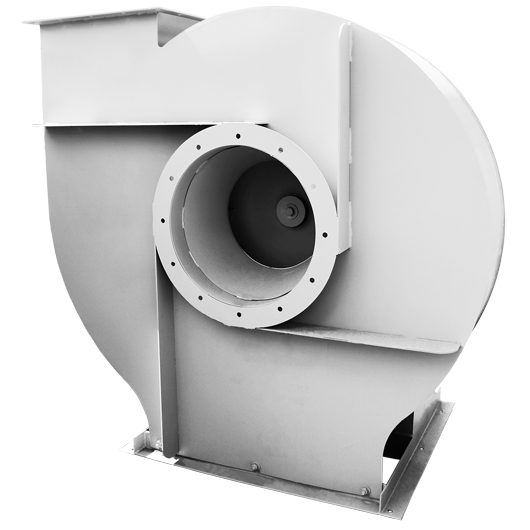

   Спиралевидный корпус вентилятора ВЦ 5-45 и электродвигатель установлены на стальной раме. В нижней части рамы для связывания агрегата с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора. Для работы с воздушными потоками, не содержащими взрывоопасных включений, вентиляторы ВЦ 5-45 комплектуются электродвигателями общепромышленного исполнения. Во взрывоопасной среде используются взрывозащищённые электродвигатели

   Вентиляторы ВЦ 5-45 изготавливаются по схеме 1 – рабочее колесо вентилятора установлено непосредственно на валу электродвигателя. Преимущества соединения по первой схеме – компактность агрегата, низкий уровень шума, экономия электроэнергии. Направление вращения рабочего колеса радиального вентилятора: правое, левое. Положение корпуса радиального вентилятора определяется углом поворота относительно исходного нулевого положения (выходной патрубок вентилятора направлен вертикально вверх). Угол поворота корпуса вентилятора кратный 45°. Угол поворота отсчитывается по направлению вращения рабочего колеса. По желанию заказчика вентилятор ВЦ 5-45 может быть укомплектован виброизоляторами и гибкими вставкамиДля регулирования потока воздуха в воздуховоде в канал вентиляционной системы встраивается клапан


Варианты изготовления вентиляторов ВЦ 5-45

ВЦ 5-45 К1 - коррозионностойкое исполнение. Материал - нержавеющая сталь.

ВЦ 5-45 В - взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВЦ 5-45 ВК1 - взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь.

   Вентиляторы ВЦ 5-45 изготавливаются из углеродистой стали, из нержавеющей стали, из разнородных металлов (углеродистая сталь, латунь; нержавеющая сталь, латунь), из алюминиевых сплавов. Вентиляторы ВЦ 5-45 из углеродистой стали применяются для перемещения воздуха и других газовых смесей, неагрессивных по отношению к углеродистым сталям. Вентиляторы ВЦ 5-45 из нержавеющей стали – для перемещения газов c высоким содержанием агрессивных химических веществ. В работе с взрывоопасными газо-воздушными смесями используются вентиляторы ВЦ 5-45 взрывозащищённые из разнородных металлов.

   Вентилятор среднего давления ВЦ 5-45 поставляется в виде моноблока, полностью готового к монтажу. Спиралевидный корпус вентилятора ВЦ 5-45 и электродвигатель расположены на стальной раме. В нижней части рамы для связывания её с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети.  С целью предотвращения передачи вибрации от вентиляторы к воздуховоду на фланцы патрубков устанавливаются гибкие вставки. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора.


Технические характеристики вентилятора ВЦ 5-45

Тип дымососа

Электродвигатель

Параметры в рабочей зоне

Масса, кг

Мощность, кВт

Частота вращения, об/мин

Производительность, тыс.м3/час

Полное давление, Па

ВЦ 5-45-4,25

4

3000

1,7-4,5

2750-1900

145

ВЦ 5-45-8

11

1500

6,5-12,0

2650-2300

407

ВЦ 5-45-8,5

15

1500

8,0-17,0

3140-2300

476

  Для уменьшения динамических усилий и звуковых колебаний в работе вентиляторов ВЦ 5-45 №4,25 используются виброизоляторы ВР-202, количество виброизоляторов в комплекте – 6 шт. Для вентиляторов ВЦ 5-45 №8 и ВЦ 5-45 №8,5 используются виброизоляторы ВР-203, количество виброизоляторов в комплекте - 6 шт.



Габаритные и присоединительные размеры вентиляторов ВЦ 5-45 схема 1
