Полное описание


Вентилятор ВР 12-26



Вентилятор ВР 12-26 – краткое описание

   Вентилятор ВР 12-26 – радиальный, низкого давления, одностороннего всасыванияИсполнения вентиляторов: общего назначения, теплостойкие, коррозионностойкиеВентилятор ВР 12-26 используется для обеспечения необходимого уровня воздухообмена путём создания направленного воздушного потока в составе канальной или бесканальной вентиляционных систем приточного или вытяжного типа Предназначен для перемещения газовоздушных масс в крупных промышленных цехах и незначительных по объёму помещениях: мастерские, гаражи, небольшие складские хозяйства. Используются в стационарных системах вентиляции, кондиционирования и воздушного отопления производственных, общественных и жилых зданий. Устанавливаются за пределами обслуживаемого помещения, на крышах и стенах зданий.

ВР 12-26 Условия эксплуатации

   В зависимости от условий эксплуатации и химического состава перемещаемой среды вентиляторы ВР 12-26 изготавливаются из углеродистой стали, нержавеющей стали, разнородных металлов, алюминиевых сплавов. Максимальная эффективность работы вентилятора ВР 12-26 достигается при эксплуатации его в климатических условиях У и Т по 2 и 3 категории размещения.


Конструкция вентилятора ВР 12-26

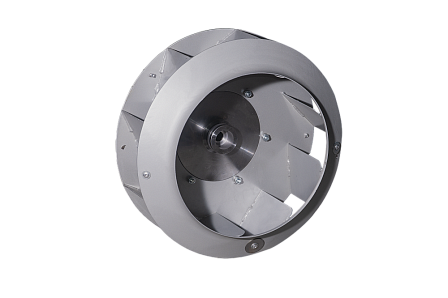

   Спиралевидный корпус вентилятора ВР 12-26, т.н. улитка, и электродвигатель установлены на стальной раме. В нижней части рамы для связывания агрегата с основанием предусмотрены отверстия под анкерное крепление. На фланцах входного и выпускного патрубков корпуса имеются отверстия для монтажа вентилятора к воздуховоду вентиляционной сети. Перемещаемая среда поступает в корпус вентилятора через круглый патрубок вдоль оси вращения рабочего колеса, выходит – через прямоугольный патрубок. Перемещение воздушных масс выполняет рабочее колесо, расположенное внутри корпуса вентилятора.

   Вентиляторы ВР 12-26 изготавливаются по двум конструктивным схемам: схема 1 – рабочее колесо вентилятора установлено непосредственно на валу электродвигателя. Преимущества соединения по первой схеме – компактность агрегата, низкий уровень шума, экономия электроэнергииСхема 5 – рабочее колесо соединено с электроприводом клиноременной передачей. Достоинства соединения по пятой схеме – рабочее колесо заключено между подшипниками, что обеспечивает высокую жёсткость конструкции. Направление вращения радиального вентилятора: правое, левое. Правое - рабочее колесо вращается по часовой стрелке, левое - против часовой стрелки (вид со стороны всасывающего патрубка). Положение корпуса радиального вентилятора определяется углом поворота относительно исходного нулевого положения (выходной патрубок вентилятора направлен вертикально вверх). Угол поворота корпуса вентилятора кратный 45°. Угол поворота отсчитывается по направлению вращения рабочего колеса. По желанию заказчика вентилятор ВР 12-26 может быть укомплектован виброизоляторами и гибкими вставкамиДля работы с воздушными потоками, не содержащими взрывоопасных включений, вентиляторы ВР 12-26 комплектуются электродвигателями общепромышленного исполнения. Во взрывоопасной среде используются взрывозащищённые электродвигателиДля регулирования потока воздуха в воздуховоде в канал вентиляционной системы встраивается клапан


Варианты изготовления вентиляторов ВР 12-26

ВР 12-26 - общепромышленное исполнение. Материал - углеродистая сталь

ВР 12-26 Ж2 - общепромышленное теплостойкое исполнение. Материал - углеродистая сталь. Температура перемещаемой среды - до +200°C

ВР 12-26 К1 - коррозионностойкое исполнение. Материал - нержавеющая сталь.

ВР 12-26 К1Ж2 - коррозионностойкое теплостойкое исполнение. Материал - нержавеющая сталь.

ВР 12-26 В - взрывозащищённое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВР 12-26 ВЖ2 - взрывозащищённое теплостойкое исполнение. Материал - разнородные металлы: углеродистая сталь, латунь.

ВР 12-26 ВК1 - взрывозащищённое коррозионностойкое исполнение. Материал - разнородные металлы: нержавеющая сталь, латунь.

Вентиляторы ВР 12-26 изготавливаются из углеродистой стали, из нержавеющей стали, из разнородных металлов (углеродистая сталь, латунь; нержавеющая сталь, латунь), из алюминиевых сплавов. Вентиляторы ВР 12-26 из углеродистой стали применяются для перемещения воздуха и других газовых смесей, неагрессивных по отношению к углеродистым сталям. Вентиляторы ВР 12-26 из нержавеющей стали – для перемещения газов c высоким содержанием агрессивных химических веществ. В работе с взрывоопасными газо-воздушными смесями используются вентиляторы взрывозащищённые из разнородных металлов



Технические характеристики вентилятора ВР 12-26

Вентиляторы  Электродвигатель (Типоразмер)  Электродвигатель (Мощность, кВт) Частота вращения рабочего колеса, мин-1 Производительность тыс. м³/час Полное давление, Па Масса не более, кг
ВР 12-26-2,5 АИР71А2 0,75 2810 0,59-0,67 1650-1700 27,5
АИР71В2 1,1 2810 0,59-1,01 1650-1660 29
ВР 12-26-3,15  5А80МВ2 2,2 2840 1,1-1,39 2700-2900 45
АИР90L2 3 2840 1,1-1,85 2700-3000 46
АИР100S2 4 2840 1,1-2,3 2700-2900 56
ВР 12-26-4 5М112М2 7,5 2905 2,35-3,23 4400-4750 111
АИРМ132М2 11 2905 2,35-4,4 4400-4700 132
ВР 12-26-4,5 АИР160S2 15 2905 4,25-5,6 4700-4900 182
АИР160М2 18 2905 4,7-5,9 5980-6100 215
ВР 12-26-5 АИР180S2 22 2940 4,5-5,75 7200-7800 248
АИР180М2 30 2940 4,5-7,8 7200-8000 268
5А200М2 37 2940 4,5-9,0 7200-7800 322
ВР 12-26-5,5 А200L2 45 2940 8,1-9,5 8250-8500 460



Габаритные и присоединительные размеры вентиляторов ВР 12-26 схема 1
