Электродвигатель АИР 80В4 (1,5кВт; 1500об/мин; 220/380В)

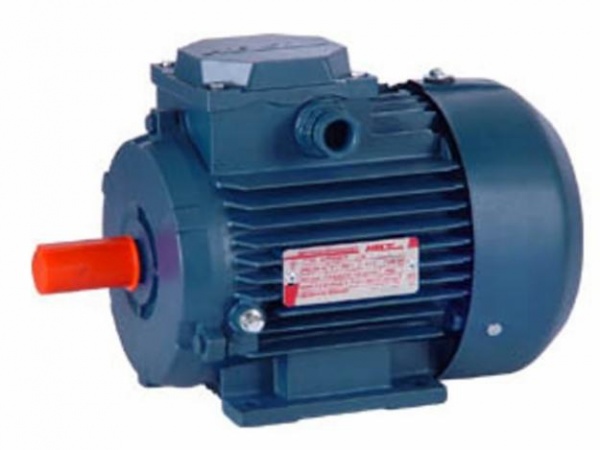

Электродвигатель АИР80В4
Электродвигатель АИР80В4 - краткое описание
В каждой отрасли промышленного производства задействованы механизмы, приводимые в движение электрической энергией. Возможность вращения осей этих механизмов обеспечивает электродвигатель путём преобразования электрической энергии в механическую работу. Наиболее распространённым видом электродвигателей являются электродвигатели общепромышленного назначения. Полезная механическая мощность в 1,2 кВт при номинальной частоте вращения вала 1500 об/мин преобразуется электродвигателем АИР80В4
Технические характеристики электродвигателя АИР80В4
Тип электродвигателя |
Мощность, кВт |
Частота вращения вала, об/мин |
КПД, % |
cosф |
Iн, А (380В ) |
Кратности |
Масса, кг |
||
Iп/Iн |
Мm/Мн |
Мп/Мн |
|||||||
АИР80В4 |
1,5 |
1500 |
81 |
0,85 |
4,85 |
7 |
2,3 |
2,2 |
20 |
В зависимости от завода-изготовителя и года выпуска электродвигатель АИР80В4 может иметь марку 5АИ80В4, 5А80В4, 2АИ80В4, АД80В4, АДМ80В4
Габаритные и присоединительные размеры электродвигателя АИР80В4
Монтажное исполнение 1081
Монтажное исполнение 2081
Размеры других электродвигателей АИР можно посмотреть на странице Габаритные и присоединительные размеры
Электродвигатель АИР80В4 – климатические исполнения
Согласно климатологической классификации, земная поверхность разбивается на климатические пояса – сплошные или прерывистые области, простирающиеся параллельно географическим широтам. В соответствии с этой классификацией в производстве электрических машин выделяется несколько климатических исполнений. Для эксплуатации в средних широтах изготавливаются электромашины в климатическом исполнении «У». По степени изоляции электрооборудования от атмосферных факторов выделяются пять категорий размещения. Наиболее распространёнными являются первые три. Так, в зависимости от климатических условий и категории размещения, обозначение электродвигателя мощностью 1,5 кВт, при частоте вращения вала 1500 об/мин, будет выглядеть следующим образом: АИР80В4У3 – для эксплуатации в помещении в районах с умеренным климатом; АИР80В4У2 – для районов с умеренным климатом, допускается установка вне помещения под навесом; АИР80В4У1 – также для умеренного климата, изоляции от внешней среды не требуется.
Модификации электродвигателя АИР80В4
Тельферы, обрабатывающие станки, автоматизированные транспортно-складские системы и прочие агрегаты, при эксплуатации которых периодически возникает необходимость экстренной остановки движения вращающихся их элементов, используются электродвигатели, оснащённые тормозным устройством. На основе электродвигателя АИР80В4 изготавливаются электродвигатели с электромагнитным тормозом: с рычагом для ручного растормаживания, расположенным на корпусе электродвигателя, – АИР80В4Е2 и без ручного растормаживающего устройства – АИР80В4Е
Электродвигатель с повышенным скольжением АИРС80В4, режим работы – S3
Электродвигатель с привязкой мощности по евростандарту DIN (CENELEC) АИС80В4
Электродвигатель АИРВ4 – монтажные исполнения:
1001 – на лапах, положение электродвигателя – на горизонтальной плоскости, сверху
1081 – на лапах, положение вала – любое
2001 – на лапах с фланцем, положение вала – горизонтальное
2081 – на лапах с фланцем, положение вала – любое
3001 – на фланце без лап, положение вала – горизонтальное
3081 – на фланце без лап, положение вала – любое
Запчасти для электродвигателя АИР80В4
В процессе эксплуатации, с целью обеспечения безаварийной работы и продления срока службы, не реже одного раза в три месяца следует проводить осмотр и техническое обслуживание электродвигателя. В ходе технического обслуживания электродвигателя АИР80В4 выполняется проверка контактных соединений и уплотнений подводящего кабеля, исправности заземления и сопротивления изоляции, проверка крепления двигателя к монтажному основанию и сопряжения его с приводимым механизмом. Регулярное выполнение контрольных мероприятий способствует увеличению срока службы электродвигателя. При проведении технического осмотра электродвигателя АИР80В4 производится оценка износа его комплектующих и, в случае необходимости, их замена. Для электродвигателя АИР80В4 предлагаются следующие запчасти: коробка выводов в сборе (БРНО), вентилятор охлаждения электродвигателя, кожух, щиты подшипниковые, подшипники, шайбы пружинные волновые и проч.
